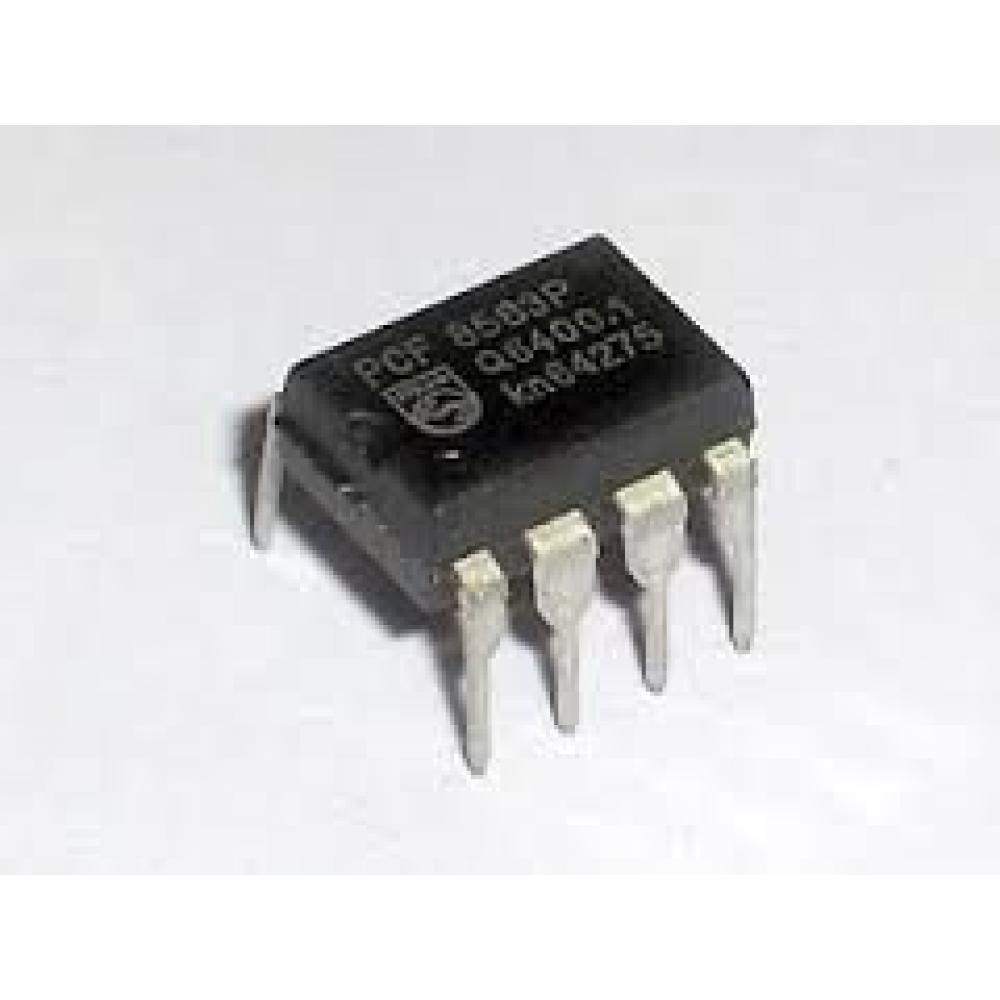

Tamir PCF8583 RTC saat entegresi
Ürün Kodu: MLZ-142
Stok Durumu: Stokta var
Stok Durumu: Stokta var
Miktar
RTC Saat Entegreleri: PCF8583 RTC saat entegresi
PCF8583 RTC saat entegresi
PCF8583 RTC saat entegresi
PCF8583 2048 bit'lik statik CMOS RAM belleği bulunan saat ve takvim entegresidir. Entegrenin RAM'i 8 bit'lik 256 byte'lık yapıya sahiptir. Adres ve data iki iletkenle ve çift yönlü I2C seri iletişim protokolüyle yapılır. Her bir okuma ve yazmadan sonra adres registeri otomatik olarak artar. Harici kristal sürmeli 32.768 kHz'lik osilatör devresi dahili olarak bulunmaktadır. RAM'ın ilk 8 byte'ı saat, takvim ve sayıcı fonksiyonları için ayrılmıştır. Sonraki 8 byte boş RAM alanı veya alarm registeri olarak programlanabilir. Geriye kalan 240 byte ise boş RAM alanıdır.
Teknik Özellikleri:
PCF8583'ün pin yapısı
| Pin İsimleri | Görevleri |
| OSCI, OSCO | Osilatör bağlantı pin’leri |
| A0 | Adres girişi |
| Vdd, Vss | Enerji pin’leri |
| Sda | Seri veri |
| Scl | Seri saat palsi |
| Int | Açık kollektör kesme çıkışı ( Low iken aktif) |
PCF8583'ün pin görevleri
Detaylı datasheet için tıklayınız :
