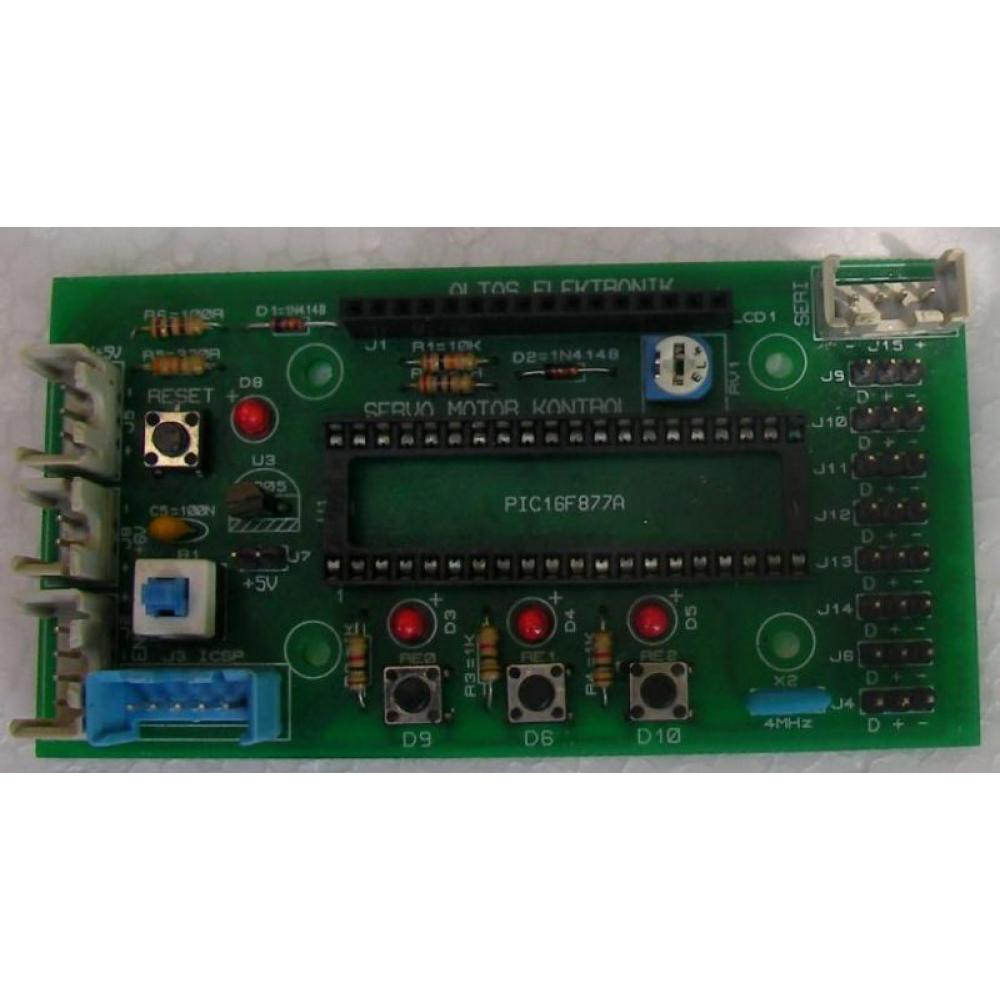

RC Servo Motor Kontrol Devresi
RC Servo Motor Kontrol Devresi
Ürün Kodu: RBT-113
Stok Durumu: Stokta var

Robot Geliştirme Kartları: RC Servo Motor Kontrol Devresi

RC Servo Motor Kontrol Devresi

RC Servo Motor Kontrol Devresi

RC Servo motor ile yapılabilecek olan robotlarda ( ROBOT KOL, ALTI AYAKLI ve DELTA ROBOT) kullanılmak üzere tasarlanmış ve montajı yapılmıştır.

Özellikleri:
  • 1 adet PIC 16F877/A mikrodenetleyicisi.
  • Kontrol devresi beslemesi için 3'lü tunik konnektör (9V veya 5V girişi için). 7805 voltaj regülatörü ile 5V'a dönüştürme.
  • RC servo motor beslemesi için 2'li tunik konnektör (RC servo motorların beslemesi için).
  • 8 adet standart RC servo motor bağlantı pini.
  • 1 adet reset butonu.
  • 3 adet kontrol butonu.
  • 1 adet ICSP giriş konnektörü (5'li tunik konnektör).
  • 1 adet engel algılama devresi giriş konnektörü (4'lü tunik konnektör) .
  • 1 adet seri iletişim devresi ve USB-SERİ-ÇEVİRİCİ giriş konnektörü (4'lü tunik konnektör).
  • 1 adet LCD bağlantı konnektörü (tek sıra dişi 1x16 header konnektör).
