ATMEL Eğitim Setleri: M-AVR (Modüler AVR Eğitim Seti)

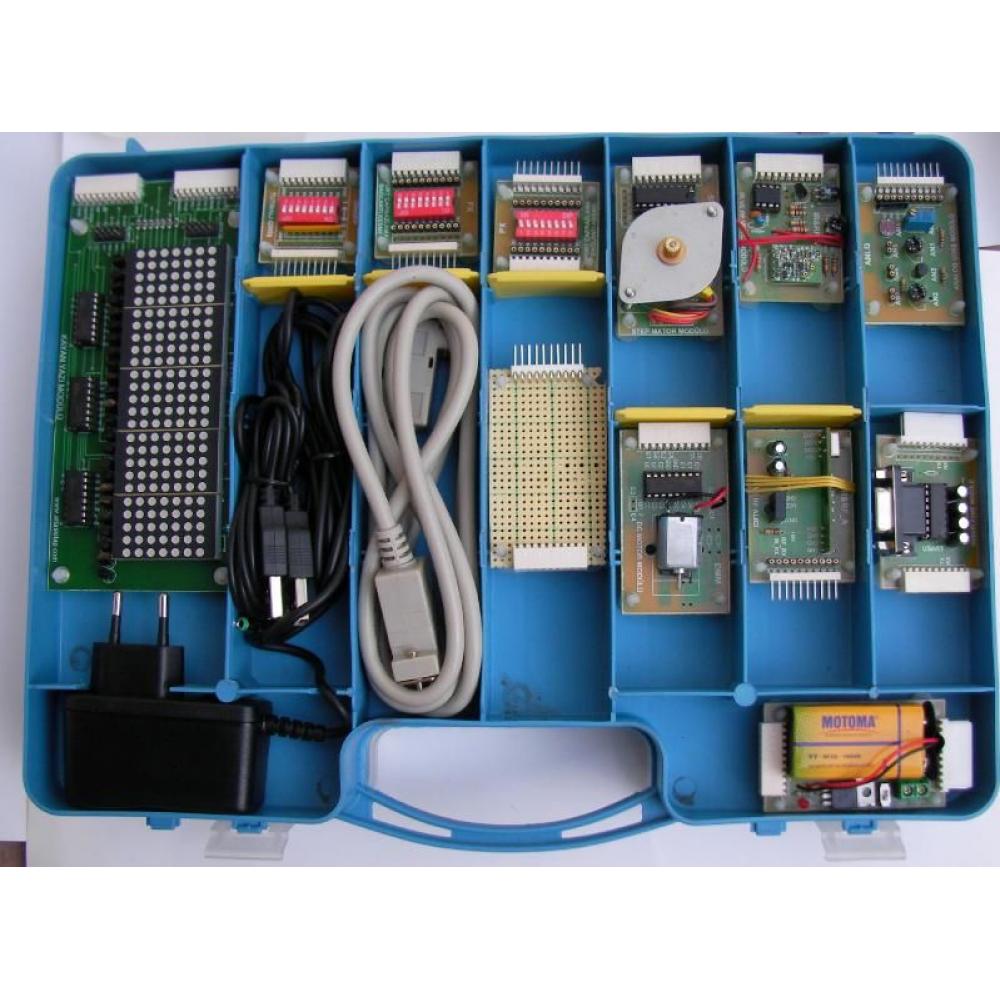

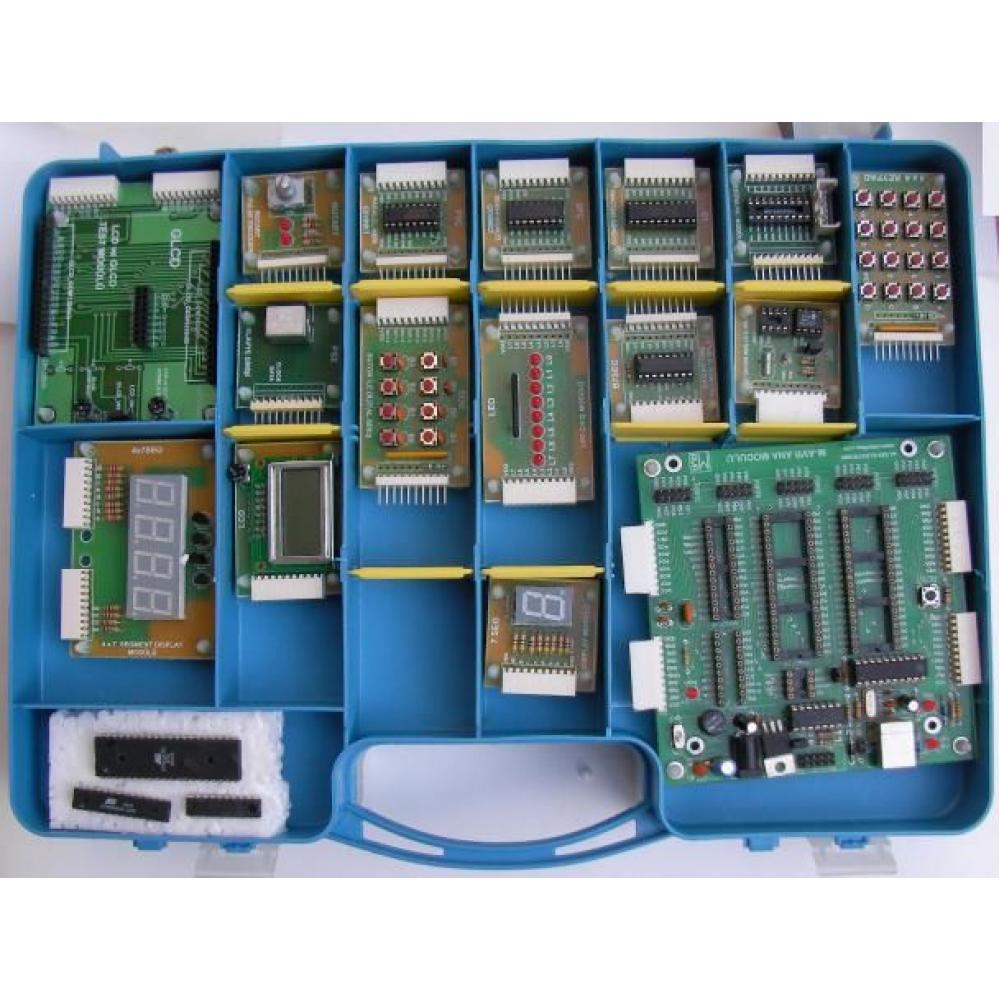

M-AVR (Modüler AVR Eğitim Seti)

Setin Özellikleri:

Bu deney seti hazırlanırken her seviyede kullanıcının yararlanabilmesi hedeflendi. Atmel AVR programlamaya yeni başlayan birinin, ilk olarak deneyeceği bir butonla LED’i yakıp söndürme işlemi gibi basit işlemleri yapabileceği gibi, ileri seviyedeki bir kullanıcının RF iletişim gibi daha karmaşık işlemleri denemesi mümkündür.

1. Her seviyedeki kullanıcıya hitap eder. En temel programlardan, en ileri seviyedeki proje geliştirme uygulamalarına kadar tüm programlar aynı set üzerinde yapılabilir.

2. 8, 14, 20, 28, 40 pin’li popüler Atmel AVR mikro denetleyicilerin büyük bir bölümünü programlama ve deneme imkanı sunar.

3.Ana modül üzerindeki Atmel AVR programlamak için PC’nin USB port’u kullanılır. USB port’u masaüstü ve dizüstü bilgisayarların hepsinde standart hale geldiğinden tüm PC’lerde sorunsuz kullanmak mümkündür.

4.Yayınevimizin yayımlamış bulunduğu Atmel konulu kitaptaki programları çalıştırabilme olanağı vardır. Program kaynak kodları ile set üzerindeki pin’lerin uyumluluğu olmadığı durumlarda sadece giriş/çıkış pin’lerinin tanımı değiştirilmek suretiyle tüm programlar çalıştırılabilir duruma getirilebilir.

5.Setin modüler yapıda olması nedeniyle şirketimizin ileride geliştireceği modülleri de ilave ederek kullanabilme olanağı bulunmaktadır.

	MODÜL ADI	ÖZELLİK
1	AVR ANA MODÜLÜ (M-AVR)	Üzerinde proje geliştirilecek olan AVR'nin takılarak programlandığı ve çalıştırıldığı modüldür. 8, 20, 28 ve 40 pin’li PDIP tipi AVR entegrelerin yerleştirilebileceği soketler yer alır. Programlama PC’nin USB port’u kullanılarak yapılır. Ana modül üzerinde bulunan 4 adet 10 pin’li soket vasıtasıyla diğer uygulama modüllerine bağlantı yapılır. Her soket üzerinde bulunan 2 pin diğer modüle gerilim sağlamak için, geriye kalan 8 pin de bir port’taki data pin’leridir. Sisteme besleme girişi bu modül üzerinden yapılır.
2	KAYAN YAZI MODÜLÜ (KYM)	Sabit veya kayan yazı uygulamalarının yapıldığı uygulama modülüdür. 7 satır24 sütuna yerleştirilen LED'lerden oluşturulmuştur bir dot matrix display devresidir. Sütunlar 4094 entegresi ile sürülmektedir. Satırlar ise farklı modüller kullanılarak gönderilen 8 bit'lik veriler ile sürülebilmektedir.
3	SERİ-PARALEL ÇEVİRİCİ (SPÇ)	4094 entegresi ile kaymalı kaydedici uygulamalarının yapılacağı uygulama modülüdür. Seri iletişim kavramını öğrenmek için yapılabilecek en basit uygulamalarda kullanılabilir. AVR’nin port sayısını çoklama uygulamalarında kullanılabilir. (Örneğin AVR’nin sadece 3 pin’i kullanılarak 8 adet çıkış pin’i elde edilmesi gibi.)
4	PARALEL-SERİ ÇEVİRİCİ (PSÇ)	4014 entegresi ile paralel girilen 8 bit datayı AVR’den seri olarak okumak için kullanılır. Seri iletişim kavramını öğrenmek için yapılabilecek en basit uygulamalarda kullanılabilir. AVR’nin 3 pin’ini kullanarak 8 bit’lik data okumak için kullanılır. Bu modül AVR’nin veri girişi için kullanılan pin’lerinden tasarruf etmeyi amaçlamaktadır.
5	PORT ÇAPRAZLAMA Modülü (PX) – (2 ADET)	Giriş veya çıkış olarak kullanılan modüller ile M-AVR arasında bağlantı kesmek amacıyla kullanılır. Giriş veya çıkış olarak kullanılan modüllerdeki pin girişi ile M-AVR üzerindeki AVR’nin pini uygun düşmeyebilir. Bu durumda DIP anahtar ile gerekli bağlantılar kesilerek precission pin’lere bağlanacak jumper telleri ile çaprazlama yapılır.
6	TUTMALI GİRİŞ (ONOFF)	AVR’nin pin’lerine kalıcı data (1 veya 0) uygulamak için kullanılır. Pull-updirençler ve ON/OFF anahtarlardan oluşur. DIP anahtarlar on konumunda iken ilgili pin’e lojik 0 (0V) volt uygulanmaktadır. OFF konumunda ise ilgili pin’e lojik 1 (5 volt) uygulanır.
7	7 SEGMENT DİSPLAY’e ÇEVİRİCİ (B7SEG)	Bu modül üzerinde 4 bit binary olarak girilen veriyi 7 segment display’de gerekli segment’leri yakabilecek şekilde kodlayan 7448 entegresibulunmaktadır. 7 segment display uygulamaları yapmak için tasarlanmıştır. Hem tekli display’i hem de 4’lü display’i sürmek için kullanılabilmektedir.
8	74HCT245 SÜRÜCÜ (S1)	AVR’nin çıkış akımıyla sürülemeyen alıcılarda çıkış akımını bir buffer ile yükseltmek gerektiği durumda bu modül kullanılır. 74HCT245 sürücüsü iki yönlü bir buffer’dır. Örneğin kayan yazı uygulamasında çıkış akımını yükseltmek amacıyla kullanılabilir.
9	KLAVYE GİRİŞİ (PS2)	Bilgisayar klavyesinden AVR’’ye senkron seri iletişim protokolü ile veri yollamak için kullanılır. Tasarım yaparken M-AVR ana modülü üzerindeki AVR’nin istenilen uygun bir pin’ine giriş yapabilmek için port çaprazlama modülü ile birlikte kullanılabilir.
10	GRAFİK LCD modülü (GLCD)	Değişik tipte (Örneğin GDM12864A, GDM12864B gibi) grafik LCD’leri yerleştirebileceğiniz, soketlerin yer aldığı modüldür. Ayrıca 8 bit data formatında alfanümerik LCD’ye yazı yazdırma deneyleri yapmak için, 44780 uyumlu chip’li LCD‘leri yerleştirebileceğiniz soketler de yer alır (1x14 ve 2x8 sıralı header pinler bulunmaktadır.)
11	4 x 7 SEGMENT DISPLAY (4x7SEG)	4’lü ortak katot display ve sürücü devresinin yer aldığı modüldür. AVR’nin iki ayrı port’undan gönderilen verilerle sürülür. 7 segment’e gönderilen veriler bir porttan, ortak katod uçları sürmek için debaşka bir portun 4 biti ile kontrol edilir. Bu modül ile AVR ana modülü arasına yerleştirilen ek modüllerlefarklı uygulamalar yapmak mümkündür. 7 segment display’ler ortak katotludur ve her biri NPN transistörle sürülmektedir. 4 displayde aynı anda rakam görüntülemek için tarama yöntemi kullanılır.
12	EXTRA AVR (EXT-AVR)	20 pin’li AVR’lerin kullanılabileceği modüldür. M-AVR ana kartı üzerindeki AVR’ler ile seri haberleşme ve uzaktan kumanda (IR veya RF) deneylerinde sıkça kullanılacak bir modüldür. Örneğin 4x4KEYPAD modülünden okunan veriyi M-AVR üzerindeki AVR’ye seri olarak gönderme uygulamasında kullanılabilir. Modül üzerine takılan AVR’nin ISP tekniği ile programlanabilmesi için 5’li tunik konnektör bulunmaktadır.
13	LED Modülü (LED)	8 adet LED binary sıralı dizilerek bu modül oluşturulmuştur. AVR programlamayı öğrenmenin ilk aşamalarında yapılabilecek basit deneyleri bu modül kullanılarak yapılabilir. LED’lere 220 ohm’luk dirençler seri olarak bağlandıktan sonra uçları GND’ye bağlıdır (High aktif sürmeye uygundur)
14	DC MOTOR Modülü (DMM)	Modül L293D sürücü entegresi ile 5 voltluk DC motor kontrol deneyleri yapmak için kullanılır. PWM metodu ile motor hız kontrolü ve dönüş yönü değiştirme uygulamaları yapmak için ideal bir modüldür.
15	IR_RF_ALICI (IR&RF_A)	IR ve RF ile uzaktan kumanda deneyleri yapmak için alıcı elemanların yer aldığı modüldür. IR (Infra Red) iletişim için devre üzerinde 38 KHz’lik IR alıcı, RF (radyo Frekans) iletişim için 433 MHz’lik RF alıcı devresi elemanları bulunmaktadır.
16	IR_RF_VERİCİ (IR&RF_V)	IR ve RF ile uzaktan kumanda deneyleri yapmak için verici elemanların yer aldığı modüldür. IR (InfraRed) iletişim için, modül üzerinde IR verici LED ve modülasyon frekansını üreten LM555 devresi, RF (RadyoFrekans) iletişim için 433 MHz’lik verici devresi yer alır.
17	KEYPAD MODÜLÜ (KEYPAD)	İsteğe bağlı olarak 4x4 veya 4x3 keypad deneylerinin yapılabileceği modüldür. Devrede 16 buton yer alır. Matrix dizili bu butonlardanAVR’nin 8 pin’ine 16 ayrı butondan girilen verilerin alınması sağlanır.
18	GÜÇ KAYNAĞI MODÜLÜ (PİL-GK)	9 V’luk bir pil ve LM7805 regülatörü ile 5 Vsabit gerilim elde etmek için kullanılır. Uzaktan kumanda deneylerinde (IR ve RF) birbirinden ayrı iki farklı sistem olacağı için taşınabilir ikinci bir gerilim kaynağına ihtiyaç olmaktadır. Devrenin şebeke geriliminden bağımsız çalışması istenildiği durumda da kullanılabilir.
19	4 BIT LCD MODÜLÜ (LCD)	AVR’den gönderilen 4 bit’lik veri ile alfanümerik LCD’ye yazı yazdırmak için kullanılır. Modül üzerinde 2 x 8 LCD montajlı durumdadır. 8 bit’lik veri ile LCD’ye yazdırmak için elinizde bulunan veya satın alacağınız başka bir LCD’yi GLCD modülündeki uygun sokete takarak uygulamalar yapabilirsiniz.
